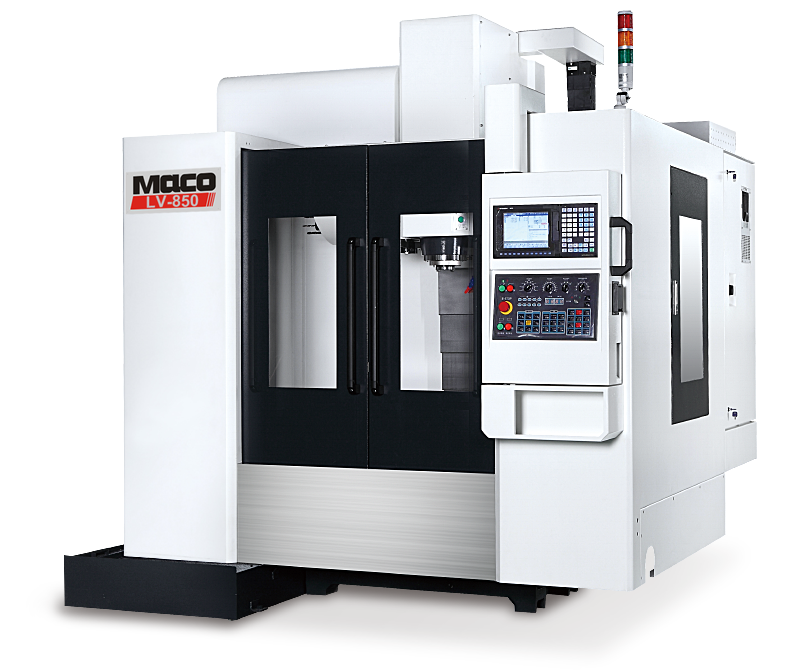

立式高速加工中心光機
高效益的最佳典範

馬特工業LV系列機種使用滾柱線軌，剛性提高30%，高速位移加上高剛性的最佳搭配，使本系列可以獲得最佳生產效率及效益，是通訊、汽配、五金、醫療器材類最佳的機型選擇。

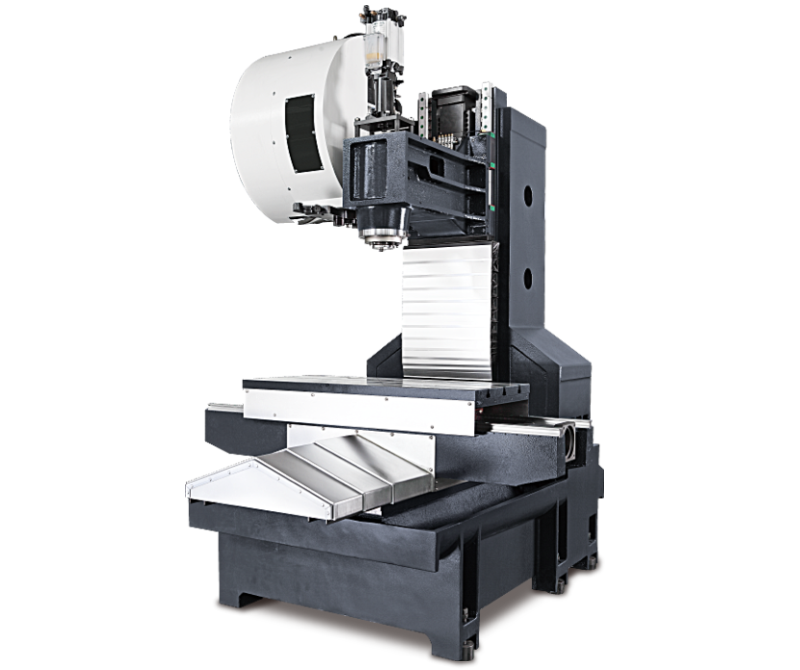

1. 最佳床身結構設計，能承受高G產生的慣量，堅若磐石、穩如泰山

2. 短鼻主軸剛性特佳，提昇效率並降低刀具磨耗

3. 三軸快速位移48米，大幅降低加工時間

4. 高速靜音螺桿與滾柱線軌，速度快、精度高、剛性特佳

5. 高穩定換刀系統，減少非加工時間延長主軸壽命

6. 機台排屑採用前排式、有最佳排屑角度及超大流量沖屑系統

高效率、高精度設計、性能強大的加工中心機

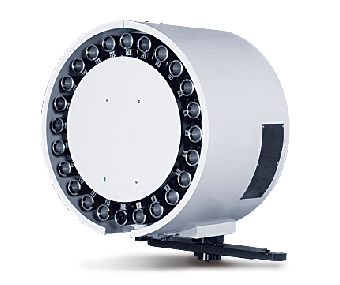

馬特刀庫

• 全系列機種皆採用台灣馬特刀庫。

• 刀套為鋁合金並經過T6熱處理，堅固耐用。

• 前置式氣壓缸之設計，保養或維修10分鐘可完成。

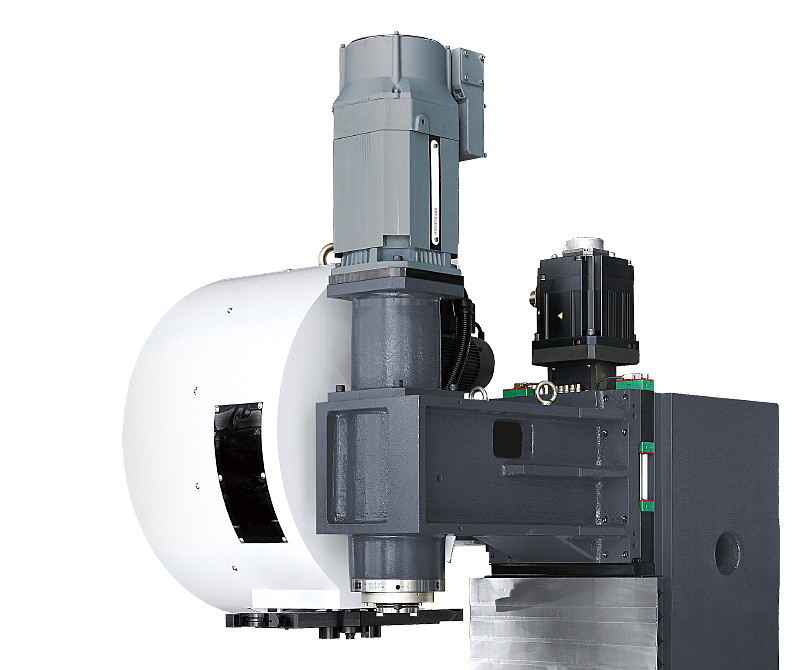

短鼻主軸設計

主軸短鼻端設計，將主軸馬達之傳輸效率發揮到極致，切削剛性特佳，提高加工精度，並延長主軸壽命。

靜音螺桿、線性滑軌

三軸採用靜音螺桿、線性滑軌，具有高剛性、低噪音、低磨擦、高靈敏度，可提升加工速度及精度。

Z軸無配重設計

Z軸採用無配重設計，搭配煞車伺服馬達，提升Z軸驅動性能，達到高速及最佳表面光潔度。

密閉式防護罩

密閉式防護罩，在高速移動順暢及低噪音，有效阻隔切屑液及切屑，使線軌與螺桿的保護及壽命達到最佳狀態。

高速加工中心機工作台

工作台尺寸圖 :

Direct Drive Spindle

高速高剛性直結主軸

直結主軸均選用高級精密P4級軸承組裝，主體設計質量輕、離心力低、剛性佳、膨脹係數低，可獲得更佳的精度及主軸壽命

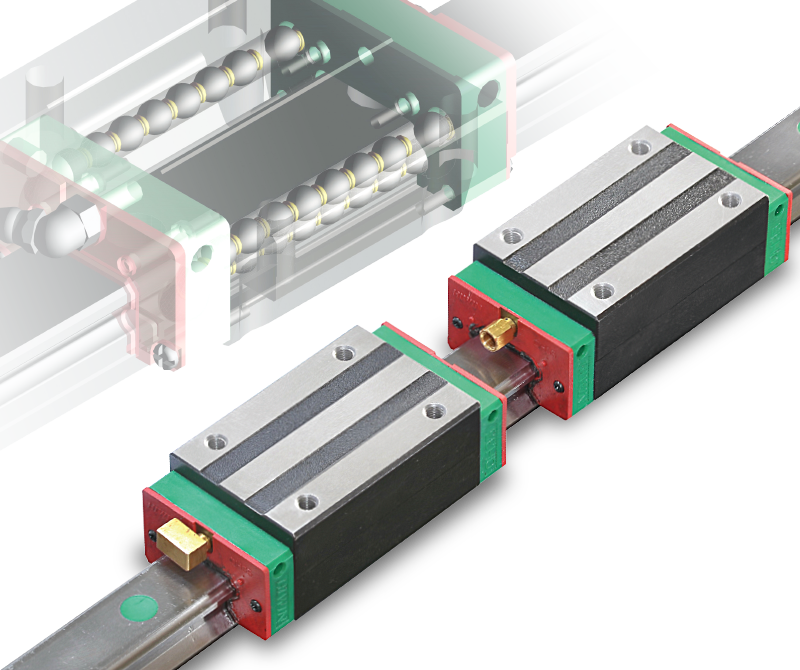

Roller Type Linear Guideway

滾柱式線性滑軌

線性導軌零間隙，圓弧切削、斜面切削，表面紋路較均勻。

線性導軌，以滾動代替滑動，摩擦損失小、反應靈敏、定位精度高，使用壽命非常長。

適用於高速運轉，大幅降低機台所需驅動馬力。

可同時承受上下左右方向的負荷，且在附和下，軌道接觸面仍以多點接觸，切削剛性不會降低。

Roller Type Linear Guideway

碰撞保護裝置

本機配有碰撞保護裝置，當機器發生異常或工作人員操作失誤時，可吸收和減少撞擊產生的振動，使撞擊的損害減到最低，確保原有的精度。

立柱加高

加高立柱設計，預留加裝第4、5軸空間

機械規格 :

Model

LV-700

LV-850

控制器

三菱控制器 M70B / 發那科控制器 OiMD

行 程

X軸行程

700 mm

800 mm

Y軸行程

500 mm

500 mm

Z軸行程

550 mm

550 mm

主軸鼻端到工作台距離

120~670 mm

120~670 mm

主 軸

主軸樣式

BT-40

BT-40

主軸傳動方式

皮帶式

皮帶式

主軸轉速

10,000 rpm

10,000 rpm

主軸馬力

7.5 kw

7.5 kw

進 給

X/Y/Z 軸快速進給

48 / 48 / 48 M/min

48 / 48 / 48 M/min

三軸滾珠螺桿 (mm)

ø36 / P16 / C3

ø36 / P16 / C3

三軸線性滑軌 (P級)

X / Y / Z : 滾柱35mm x 4滑塊

三軸傳動方式

直驅式

直驅式

切削進給速度

1~10,000 mm/min

1~10,000 mm/min

工作台

工作台尺寸

800 x 450 mm

1000 x 450 mm

T型槽(寬×槽數×間距)

18 x 3 x 130 mm

18 x 3 x 130 mm

工作台最大負載(平均分布)

350 kg

500 kg

自動換刀系統

自動換刀形式

圓盤式

圓盤式

自動換刀數量

24 pcs

24 pcs

最大刀量

7 kgs

7 kgs

其 他

水箱容量

220 L

220 L

機器最大重量

4100 kg

4500 kg

機械尺寸(長x寬x高)

2000 x 2440 x 3100 mm

2430 x 2400 x 2700 mm

氣壓需求

6 kg

6 kg

電力需求

20 KVA

20 KVA

註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。

標準配備:

  • 主軸 BT-40
  • 皮帶10,000 rpm
  • 圓盤式BT40-24支刀
  • 主軸環狀沖屑裝置
  • 主軸油冷卻器系統
  • 自動潤滑系統
  • 乙太網路傳輸
  • LED工作燈
  • 剛性攻牙
  • M30自動斷電

    • 選購配備:

  • 直結12,000 / 15,000 rpm
  • 可程式噴嘴調整
  • 主軸中心出水(15bar / 20bar)
  • 第四軸分度盤及尾座
  • 刀具自動量測
  • 立柱加高
  • 螺旋式切屑輸送機
  • 鏈板式切屑輸送機
  • 油水分離機
  • 機台清洗水槍風槍

    • 動態真圓檢驗

    雷射檢驗
