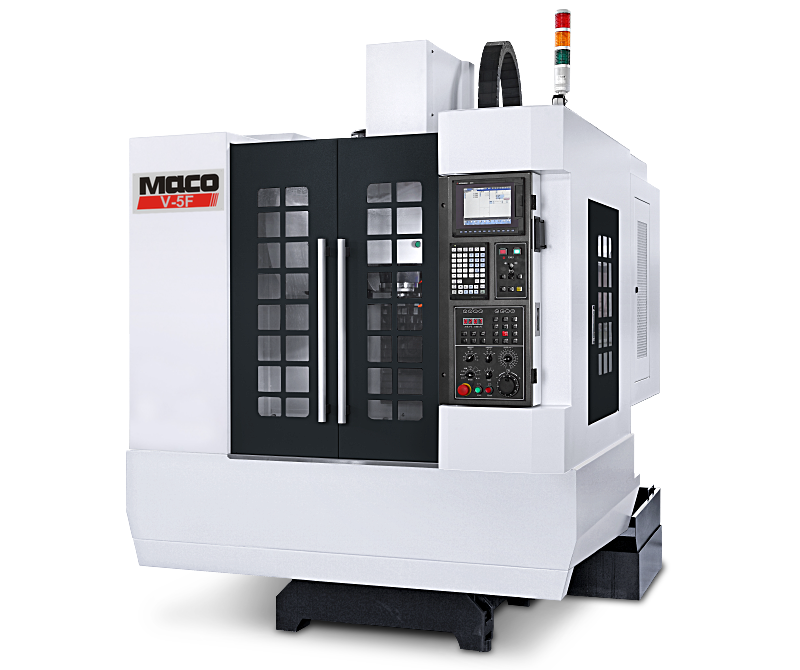

立式高速加工中心光機
精度、速度與剛性的最佳組合

馬特工業V系列加工中心機除了傳承自T系列高速的基因外，更追求高精度及高剛性，刀臂式ATC能搭載更多刀具，在加工品的廣度及深度方面發揮最佳的性能，是加工3C零件、五金產品最佳的選擇。

1. 底座及立柱獨特的大跨距結構設計，堅若磐石、穩如泰山。

2. 直結高速主軸反應靈敏、可4000轉攻牙。

3. 三軸快速位移48米，大幅降低加工時間。

4. 加高立柱設計，預留加裝第4、5軸空間。

5. 高速伺服換刀，快速穩定，減少非加工時間。

6. 機台排屑採用後排式、有最佳排屑角度及超大流量沖屑系統。

高效率、高精度設計、性能強大的加工中心機

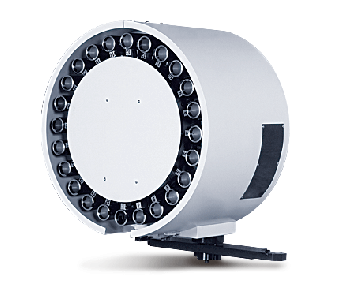

馬特刀庫

• 全系列機種皆採用台灣馬特刀庫。

• 刀套為鋁合金並經過T6熱處理，堅固耐用。

• 前置式氣壓缸之設計，保養或維修10分鐘可完成。

短鼻主軸設計

主軸短鼻端設計，將主軸馬達之傳輸效率發揮到極致，切削剛性特佳，提高加工精度，並延長主軸壽命。

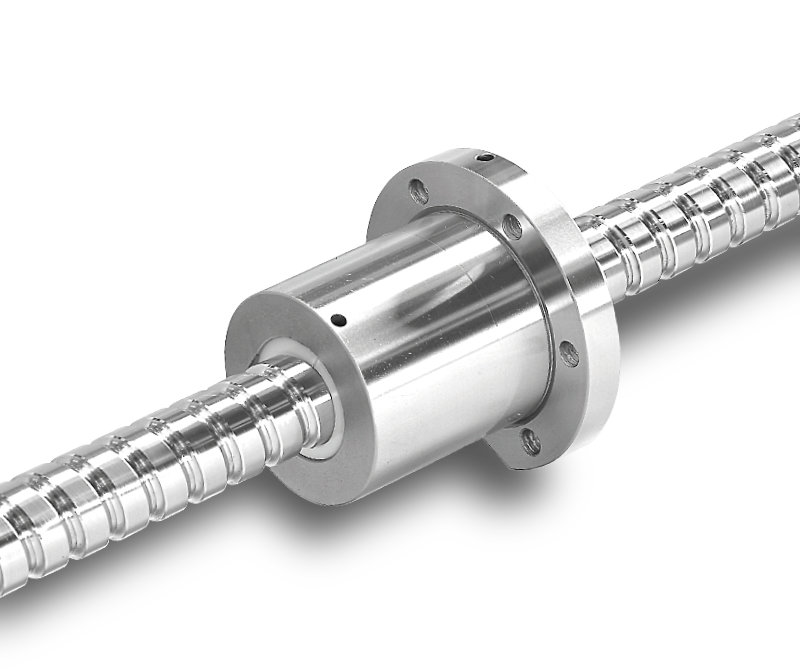

靜音螺桿、線性滑軌

三軸採用靜音螺桿、線性滑軌，具有高剛性、低噪音、低磨擦、高靈敏度，可提升加工速度及精度。

Z軸無配重設計

Z軸採用無配重設計，搭配煞車伺服馬達，提升Z軸驅動性能，達到高速及最佳表面光潔度。

密閉式防護罩

密閉式防護罩，在高速移動順暢及低噪音，有效阻隔切屑液及切屑，使線軌與螺桿的保護及壽命達到最佳狀態。

高速加工中心機工作台

工作台尺寸圖 :

Direct Drive Spindle

高速高剛性直結主軸

直結主軸均選用高級精密P4級軸承組裝，主體設計質量輕、離心力低、剛性佳、膨脹係數低，可獲得更佳的精度及主軸壽命

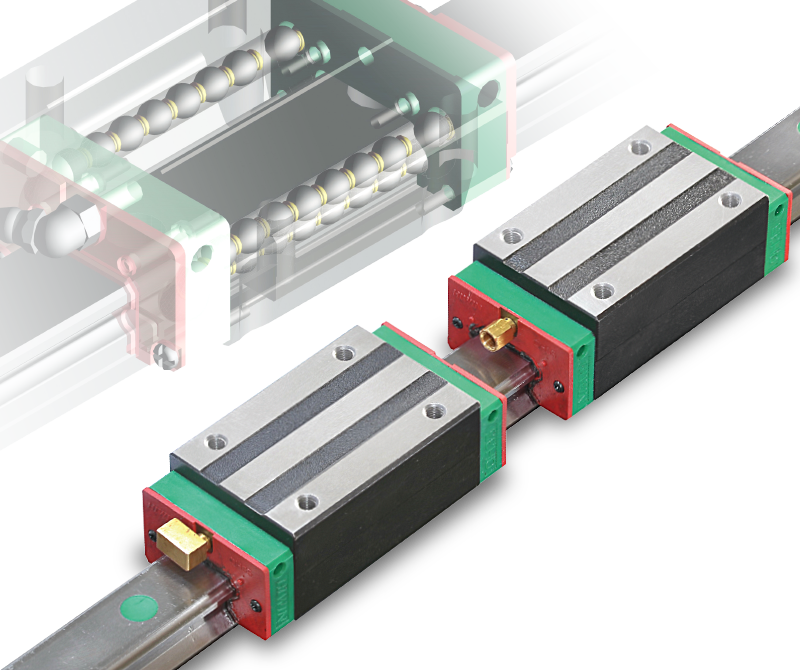

Roller Type Linear Guideway

滾柱式線性滑軌

滾柱線性滑軌在承受高負載時，僅僅形成微量的變形，大大提升線性滑軌的剛性，更能維持高精度的加工。

線性滑軌磨耗量非常小，使用壽命非常長。

適用於高速運轉，大幅降低機台所需驅動馬力。

Roller Type Linear Guideway

碰撞保護裝置

本機配有碰撞保護裝置，它可以吸收和減少衝撞的力量。如果任何軸故障發生的話機器精度仍保持。

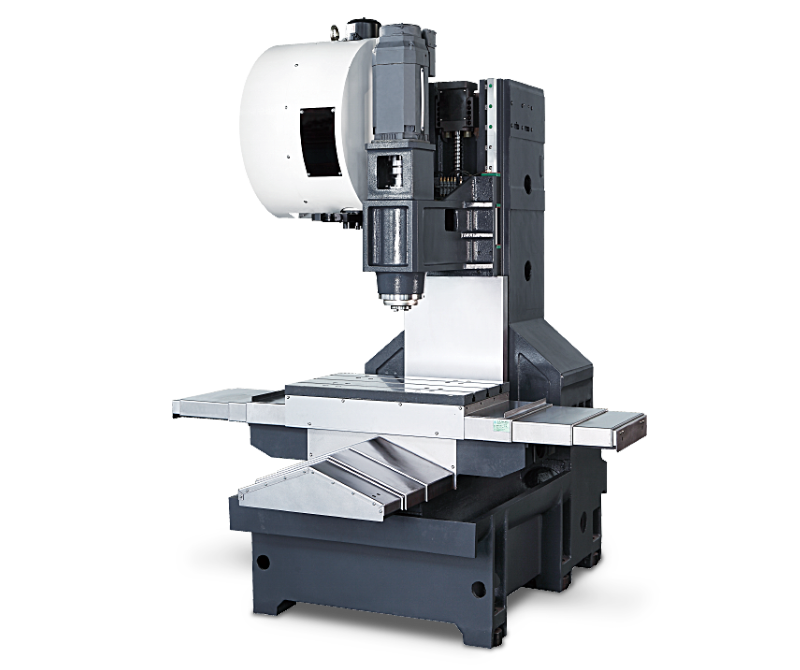

立柱加高

加高立柱設計，預留加裝第4、5軸空間

機械規格 :

Model

V-5F

V-6

控制器

三菱控制器 M70B / 發那科控制器 OiMD

行 程

X軸行程

500 mm

600 mm

Y軸行程

400 mm

400 mm

Z軸行程

450 mm

450 mm

主軸鼻端到工作台距離

200~650 mm

170~620 mm

主 軸

主軸樣式

BT-30

BT-40

主軸傳動方式

直結式

皮帶式

主軸轉速

12,000 rpm

10,000 rpm

主軸馬力

5.5 kw

5.5 kw

進 給

X/Y/Z 軸快速進給

48 / 48 / 48 M/min

48 / 48 / 48 M/min

三軸滾珠螺桿 (mm)

ø32 / P16 / C3

ø32 / P16 / C3

三軸線性滑軌 (P級)

X / Y : 滾珠30mm x 4滑塊 Z : 滾珠35mm x 4滑塊

三軸傳動方式

直驅式

直驅式

切削進給速度

1~10,000 mm/min

1~10,000 mm/min

工作台

工作台尺寸

620 x 420 mm

700 x 420 mm

T型槽(寬×槽數×間距)

18 x 3 x 125 mm

18 x 3 x 125 mm

工作台最大負載(平均分布)

250 kg

300 kg

自動換刀系統

自動換刀形式

圓盤式

圓盤式

自動換刀數量

20 pcs

20 pcs

最大刀量

4 kgs

7 kgs

其 他

水箱容量

200 L

200 L

機器最大重量

3200 kg

3300 kg

機械尺寸(長x寬x高)

1600 x 2080 x 2815 mm

1600 x 2080 x 2815 mm

氣壓需求

6 kg

6 kg

電力需求

15 KVA

15 KVA

註: 本公司對產品規格、設計均不斷研究改進，上述規格若有變更，恕不另行通知。

標準配備:

  • 主軸V5: BT30 / V6: BT40
  • V5: 直結式12,000 rpm
  • V5: 刀臂式BT30-20支刀
  • V6: 皮帶式10,000 rpm
  • V6: 刀臂式BT40-20支刀
  • V6: 主軸環狀沖屑裝置
  • 主軸油冷卻器系統
  • 自動潤滑系統
  • 乙太網路傳輸
  • LED工作燈
  • 剛性攻牙
  • M30自動斷電

    • 選購配備:

  • 直結12,000 / 15,000 rpm
  • 可程式噴嘴調整
  • 主軸中心出水(15bar / 20bar)
  • 第四軸分度盤及尾座
  • 刀具自動量測
  • 立柱加高
  • 螺旋式切屑輸送機
  • 鏈板式切屑輸送機
  • 油脂潤滑系統
  • 油水分離機
  • 機台清洗水槍風槍

    • 動態真圓檢驗

    雷射檢驗
